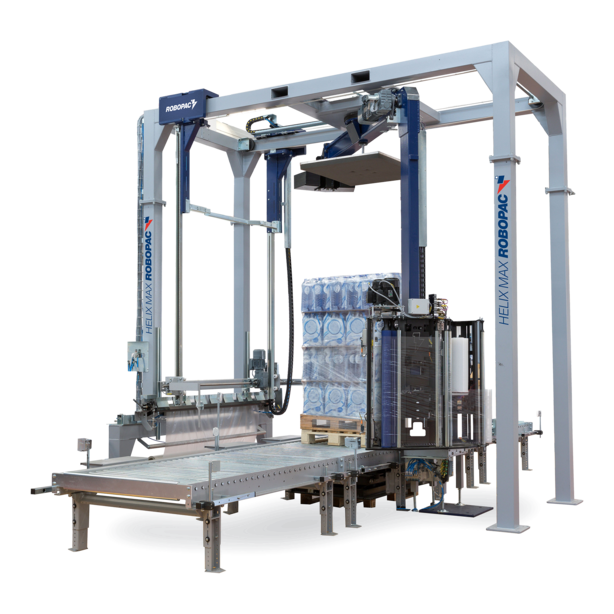

HELIX MAXEnvolvedora de brazo giratorio completamente automático con dos bobinas
HELIX MAX es la última envolvedora completamente automática de brazo giratorio desarrollada por Robopac, gracias a su carro especial de preestirado patentado con dos bobinas, hace posible lo imposible: un ciclo de envoltura extremadamente resistente al desgarro, superior a cualquier sistema tradicional, ayudando a reducir tiempos de parada de la máquina por rotura del film estirable.
Capacidad para recuperar automáticamente eventuales roturas de film
MENOS ROTURAS DE PELÍCULA
Ciclo de envoltura extremadamente resistente al desgarro gracias a la fusión del film
FÁCIL MANTENIMIENTO
Reemplazo de piezas desgastadas en 1 minuto, necesidades de lubricación minimizadas
INSTALACIÓN Y MANTENIMIENTO SENCILLOS
Reemplazo rápido y fácil de la mayoría de los componentes
INSTALACIÓN RAPIDA
Premontado, listo para una rápida instalación y puesta en marcha
DISEÑO MODULAR
Preparada para la configuración rápida de actualizaciones
CONFIGURACIÓN ESTÁNDAR
PGSM - CARRO DE PRE ESTIRADO CON VALORES FIJOS
Motorización única que permite preestirar a valores fijos hasta el 300% y aplicar hasta 12 valores de fuerza de sujeción sobre el palet. Control de fuerza con célula de carga.
PINZA CON PAD
Pinza estándar con sistema de corte de film con hilo caliente.
resumen
Gracias a su especial carro de pre-estiro PATENTADO, la HELIX MAX combina una muy alta productividad, típica de las envolvedoras de anillo, con la facilidad de uso y el sencillo mantenimiento, típico de las envolvedoras de brazo.
HELIX MAX puede equiparse con CUBE TECHNOLOGY™ (opcional), otra tecnología patentada por Robopac que permite la aplicación de exactamente la cantidad correcta de film, exactamente en la posición correcta con exactamente la fuerza de contención correcta.
El precio competitivo, junto con los bajos costes de mantenimiento y la máxima flexibilidad de aplicación, hacen de esta nueva envolvedora de brazo una solución perfecta para todas las líneas de producción automática.

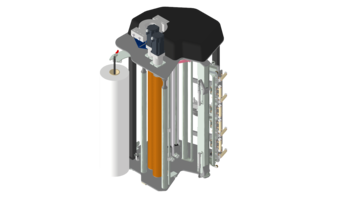

PGSA - CUBE TECHNOLOGY L.1 - CARRO VARIABLE DE PREESTIRADO
Carro de preestirado con motorización doble independiente, que permite el preestirado del film desde el panel de mando, con un rango desde el 100 % al 300 % y sistema de control a través del inverter.
Es posible aplicar hasta 12 valores de fuerza de contención sobre el palé.
El ajuste de la fuerza de contención en el palé está controlado por un sistema reactivo basado en la CUBE TECHNOLOGYTM Nivel 1.

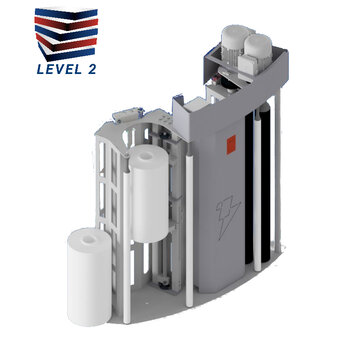

SCSP/2 - CUBE TECHNOLOGY L.2 - CARRO DE PREESTIRADO VARIABLE
Carro de preestirado con doble motorización SSC independiente, que permite preestirar el film desde el panel de mando, con un rango de 0 % al 300 % y con sistema de control a través de inverter.
Es posible aplicar hasta 12 valores de fuerza de contención sobre el palé.
El ajuste de la fuerza de contención sobre el palé se controla mediante un sistema PROACTIVO basado en la TECNOLOGÍA CUBETM Nivel 2. EXACTAMENTE la cantidad correcta de filmEXACTAMENTE en la posición correcta con EXACTAMENTE la fuerza de contención adecuada
SELLADOR DE PLACAS CALIENTES
Dispositivo de placas calientes para fijar el borde final del film en la penúltima vuelta del embalaje con calor.
El film se corta por medio de un alambre caliente
Las placas de sellado se montan sobre resortes para adaptarse a la superficie del producto y el tiempo de sellado puede ajustarse desde el panel HMI.
PINZA DE RESORTE EVO
Sistema opcional de sujeción, corte y sellado del film, que se produce sin contacto con el producto.
El dispositivo funciona a través un muelle de acero (patente de ROBOPAC SYSTEMS), con una reducción proporcional de la banda del film. También incluye un dispositivo de soplado de aire para sellar el borde inicial del film dentro del embalaje.
El dispositivo está específicamente diseñado para garantizar un perfecto acabado del borde final del film mediante un sellado por impulso controlado electrónicamente sobre un espesor de película constante.
El sellado final del film se realiza sobre un soporte mecánico, evitando con precisión el contacto directo con el producto.
También está disponible en la versión con movimiento horizontal para manejar varios anchos de palé y para transportadores de perfil bajo.
PRENSOR VERTICAL
Dispositivo para el sistema de retención de palés que aplica una fuerza vertical sobre el palé durante el ciclo de embalaje, para mantenerlo más estable durante las operaciones de embalaje.
Usado con cargas especialmente inestables y sistemas de cobertura superior (Top Inside/Top Outside).
Disponible en versiones con movimiento mecánico mediante un sistema de pantógrafo o accionamiento neumático.
DISPOSITIVO DE COBERTURA TOP INSIDE
Sistema automático integrado en la estructura de la máquina para el recubrimiento de la superficie superior del palé.
Permite una protección impermeable o antipolvo de la carga.
Movimiento horizontal realizado con una correa sincronizada.
La bobina está situada al nivel del suelo en un soporte dedicado para facilitar las operaciones de carga.
DISPOSITIVO DE COBERTURA TOP OUTSIDE
Sistema automático para cubrir la superficie superior del palé contra el polvo.
Es una estructura independiente situada en el exterior de la máquina, normalmente instalada en el transportador antes de la posición de la envolvedora.
La parte superior del palé está cubierta por el palé en movimiento.
El dispositivo cuenta con un sistema eléctrico integrado en la envolvedora.
Un sistema de grúa eléctrica (opcional) se fija en la estructura superior para facilitar la sustitución de las bobinas.
DISPOSITIVO DE ENROLLADO
Sistema opcional para reducir el ancho del film a una "cuerda" y asegurar una estabilización más eficaz de la carga.
Disponible en 3 versiones:
CORDÓN DESDE ABAJO
Reduce el ancho de banda del film desde la parte inferior, creando una pequeña cuerda que se aplica al nivel del eje de madera del palé, mientras que la parte restante del film que no está en forma de cuerda se aplica en el producto.
CORDÓN DESDE ARRIBA
Reduce el ancho de banda de arriba a abajo, para crear una cuerda completa que normalmente se aplica en el nivel del eje de madera del palé.
El palé se envuelve desde la parte inferior hasta su parte superior con el ancho de la bobina de film abierta. A continuación, la banda del film se estrecha desde la parte superior a lo largo de toda su longitud para crear una "cuerda" y aplicar el cordón en espiral hacia abajo hasta la parte inferior. La parte final del ciclo se lleva a cabo con el ancho de la bobina de film abierta.
ATENCIÓN: esta operación implica que se coloca el cordón sobre el producto. Si el producto o su empaquetado es delicado, podrían dañarse.
CORDÓN CON MOVIMIENTO DOBLE
El ciclo consiste en envolver el palé desde abajo hasta arriba con la banda de film abierta para luego estrecharlo desde arriba hacia abajo formando una doble "cuerda". La parte final del ciclo se lleva a cabo con el ancho de la bobina de film abierta. Los movimientos de estrechamiento de la banda del film pueden ser independientes o sincronizados entre sí.
ATENCIÓN: esta operación implica que se coloca el cordón sobre el producto. Si el producto o su empaquetado es delicado, podrían dañarse.
ELEVADOR DE PALÉS EN EL CENTRO DE MÁQUINA
Dispositivo para levantar el palé con el fin de permitir el embalaje del palé de madera.
Se utiliza normalmente junto con el dispositivo de cordón para garantizar la máxima estabilidad de la carga
Disponible con accionamientoneumático o hidráulico.
Se encuentra debajo del transportador central de la máquina.
VCA - APLICADOR DE CANTONERAS
Dispositivo automático aplicador de cantoneras para proteger las esquinas de los palés.
Consta de almacenes verticales combinados con pinzas de vacío y brazos móviles.
Gracias a un sistema de control especial (patenteROBOPAC) las pinzas de vacío son capaces de "ubicar" de forma completamente automática las esquinas del palé, sin ningún ajuste o regulación manual.
RCONNECT
Dispositivo para el control, la recogida, el procesamiento y el archivo de grandes cantidades de datos de las máquinas instaladas. A través de un portal específico de control de acceso, accesible desde un PC o cualquier dispositivo portátil, puede conectarse a todas las máquinas equipadas con el sistema Rconnect y supervisar su rendimiento las 24 horas del días, 7 días a la semana.
-
Supervise el rendimiento
- Mejore su eficiencia
- Detecte e inspeccione los fallos de la línea
- Asistencia remota en conexión privada sin necesidad del LAN de la empresa
KIT TPM Y RESOLUCIÓN DE PROBLEMAS
MENOS ES MÁS
Kit TPM significa un mantenimiento menor y preventivo y una mayor productividad.
- Evite paradas de las líneas de producción
- Control visual del estado de la máquina
- Resolución de problemas más rápido (accesorio opcional que ayuda a los operarios a resolver posibles problemas)
Operaciones de lubricación fáciles, manómetros de anillos de color rojo/verde y programa de mantenimiento directamente en la HMI con indicadores y advertencias.
DISPOSITIVO DE PLEGADO DE LÁMINAS DESLIZANTES
Dispositivo que permite envolver las solapas inferiores en láminas deslizantes con o sin palé de madera.
KIT DE MEDICIÓN DEL CONSUMO DE FILM
Gracias a esta opción, las máquinas pueden indicar en la HMI la cantidad real de film aplicada a la carga.
