Stretch wrapping

Rotoplat

Rotoplat

Rotoplat è una gamma di macchine a tavola rotante per l'avvolgimento di prodotti in verticale con film estensibile. Disponibile in diverse configurazioni per soddisfare qualsiasi tipo di esigenza.

Rotoplat
TRATTAMENTO FLESSIBILE DEL FILM CON ROPING DEVICE
TRATTAMENTO FLESSIBILE DEL FILM CON ROPING DEVICE
PRE-STIRO FINO AL 400%
PANNELLO DI CONTROLLO TOUCH SCREEN CON CUBE TECHNOLOGY
PANNELLO DI CONTROLLO TOUCH SCREEN CON CUBE TECHNOLOGY

Modelli disponibili

Rotoplat

Per rispondere alla crescente domanda di customizzazione e di ottimizzazione dell’imballo in relazione alle specifiche caratteristiche del prodotto, Robopac presenta per la prima volta Cube Technology, l’innovativa soluzione hardware e software presente su tutti i modelli di ROTOPLAT Serie 8. La presenza del performante touch-screen da 7 pollici a colori con icone realizzate e progettate appositamente da Robopac ha permesso l’implementazione della funzione Cube Technology.

VANTAGGI:

  • Massima stabilizzazione del pallet
  • Facilità d'uso grazie al pannello user friendly da 7 pollici
  • 12 diversi programmi che possono essere impostati
Rotoplat

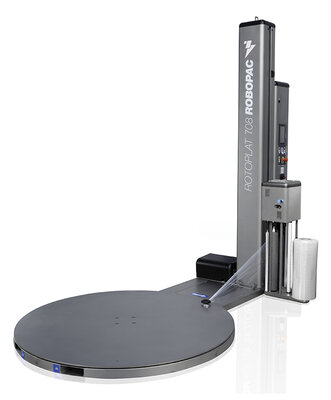

Rotoplat Inox

Avvolgitrici a tavola rotante in versione inox, idonee per l’utilizzo nel settore alimentare, ed ambienti esterni ad alto tasso d’umidità.

VANTAGGI:

  • La soluzione perfetta per le aziende che lavorano nel settore alimentare
  • Maggiore resistenza all'ossidazione e alla corrosione
  • Materiale in acciaio inossidabile per ambienti con un alto livello di umidità
  • Possibile versione per temperature fino a -30°C
Rotoplat Inox
Rotoplat XL

Macchina per avvolgimento con film estensibile con basamento allungato e piatto di diametro 1800 mm.

VANTAGGI:

  • ideale per prodotti molto grandi, fino a 1600x1600 mm
  • Massima stabilizzazione del pallet
  • Facilità d'uso grazie al pannello user friendly da 7 pollici
  • 12 programmi che possono essere impostati
Rotoplat XL
Rotoplat DW/DW-C

Macchina per avvolgimento con film estensibile per l’imballo di porte, finestre ed altri prodotti e semi-lavorati dell’industria degli infissi e del legno
Disponibili anche con convogliatore a rulli folli e dispositivo per il fissaggio manuale del prodotto.

Rotoplat DW/DW-C

Benefits di prodotto

Pre-stiro fino al 400%
Pannello di controllo touch screen con Cube Technology
Trattamento flessibile del film con roping device

DETTAGLI

Carrello FR
Carrello FR

Il carrello FR è dotato di dispositivo di stiro del film realizzato tramite un freno elettromagnetico a polveri controllabile da pannello di comando.

Carrello PDS
Carrello PDS

Il carrello è dotato di prestiro fisso al 250%, premendo il comando “Stretch Control” il carrello può passare automaticamente a prestiro variabile attivando la frizione elettromagnetica posizionata sul primo rullo di prestiro.

Carrello PVS
Carrello PVS

Carrello di prestiro a doppia motorizzazione indipendente con regolazione da quadro del rapporto di prestiro da 150% a 400%.

PANNELLO DI CONTROLLO TOUCH SCREEN 7''
PANNELLO DI CONTROLLO TOUCH SCREEN 7''

Il pannello di controllo rappresenta il cervello di Rotoplat, qui è racchiuso il cuore della macchina e della tecnologia Robopac ovvero il Multilevel-Control.

overview

Scopri di più sulla nostra app Robopac HMI

Prova il pannello di controllo intuitivo Rotoplat, Masteplat Plus & Robot S7 sui tuoi dispositivi.





Scarica per Android

Scarica per iOS

Rotoplat 708 PVS

Rotoplat 308 FR
Rotoplat 508 PDS

Option & schede prodotto

R-Connect

Innovazione e connessione al servizio del cliente: la tranquillità della massima produttività grazie al monitoraggio costante del corretto funzionamento della macchina.


Potente, plug & play e di facile utilizzo, R-Connect è un sistema “chiavi in mano” per l'utente finale: il vantaggio principale è la totale “peace of mind”, ovvero l'assoluta tranquillità riguardo al funzionamento della macchina, che include la verifica e l'ottimizzazione delle prestazioni di produzione di tutti i costi di gestione.

Il sistema, infatti, permette di minimizzare i fermi mac­china e gestire al meglio le manutenzioni, prevedendo inoltre una procedura di risoluzione immediata di eventuali problemi, fino all’aggiornamento completo e da remoto del software di gestione della macchina stessa.

R-Connect

Cordonatore ad un cilindro

Meccanismo che, tramite cilindro pneumatico, crea un cordone di film utile per aumentare il contenimento e la stabilizzazione del pallet.

Cordonatore ad un cilindro

Cordonatore meccanico

Sistema di avvolgimento in film utile per aumentare la stabilizzazione e il contenimento del prodotto.

La bobina scende dall'alto verso il basso grazie a uno speciale motore elettrico presente sul carrello bobina.

L'altezza della fascia del film e l'abilitazione della corda sono regolabili tramite il pannello di controllo touch screen.

Cordonatore meccanico

Rampe

Rampe per un facile caricamento con transpallet manuale

Rampe

Pressore

Pressore superiore per la stabilizzazione di prodotti leggeri.

Disponibile in due versioni: meccanica e pneumatica.

Pressore

Taglio automatico

La macchina può essere dotata di un dispositivo di taglio film che aumenta l'efficienza del lavoro in termini di tempo e facilita il lavoro dell'operatore.

Taglio automatico

Kit Pesa

Kit telaio di pesatura per macchine a tavola rotante.



Portata massima

kg 1200 std. 2000 opt. (Ø1500) / 2000 std. 2500 opt. (Ø1650-Ø1800)
Sensibilità

±0,2

Stampante integrata

  opt.
Compatibilità   Ecoplat Plus (Ø1500) / Ecoplat Plus, Masterplat Plus, Rotoplat, Technoplat CS/CW (Ø1650) / Masterplat Plus, Rotoplat, Technoplat CS/CW (Ø1800)

Tensione di alimentazione

V

110-240 V (1Ph)

Frequenza di alimentazione

Hz 50/60



Kit Pesa

Caratteristiche tecniche

Diametro tavola mm

1650 std. 1800 opt.

Portata massima kg 2000 std. 2500 opt.
Velocità rotazione tavola rpm 5÷12
Velocità salita-discesa carrello m/min

1,5÷5,5

Dimensioni massime prodotto (LxW) mm

1000x1200 std. 1200x1200 opt.

Altezza massima prodotto mm 2200 std. 2400/2800/3100 opt.
Tipo carrello   FR, PDS, PVS
Tiro film   regolabile da pannello
Pre-stiro film

n.a. (FR), fisso 250% std (PDS), variabile 150-400% (PVS)

Inforcabilità   anteriore e posteriore
Tensione di alimentazione V 230 V 1Ph
Frequenza di alimentazione Hz 50/60
Potenza installata kW

1,5 (FR) / 1,9 (PDS) / 2,4 (PVS)

Dimensioni massime bobina mm

500x300

Peso massimo bobina kg 20
Spessore film μm 17÷35



Caratteristiche tecniche

Diametro tavola mm

1800 std. 2200/2400 opt.

Portata massima kg 2000 std. 2500 opt.
Velocità rotazione tavola rpm

5÷11 (Ø1800), 5÷8 (Ø2200-Ø2400)

Velocità salita-discesa carrello m/min

1,5÷5,5

Dimensioni massime prodotto (LxW) mm

1200x1200 std. 1400x1400 / 1600x1600 opt.

Altezza massima prodotto mm 2200 std. 2400/2800/3100 opt.
Tipo carrello   FR, PDS, PVS
Tiro film   regolabile da pannello
Pre-stiro film

n.a. (FR), fisso 250% std (PDS), variabile 150-400% (PVS)

Inforcabilità   anteriore e posteriore
Tensione di alimentazione V 230 V 1Ph
Frequenza di alimentazione Hz 50/60
Potenza installata kW

1,5 (FR) / 1,9 (PDS) / 2,4 (PVS)

Dimensioni massime bobina mm

500x300

Peso massimo bobina kg 20
Spessore film μm 17÷35



Caratteristiche tecniche

Diametro tavola mm

1650

Portata massima kg 2000
Velocità rotazione tavola rpm 5÷12
Velocità salita-discesa carrello m/min

1,5÷5,5

Dimensioni massime prodotto (LxW) mm

1000x1200

Altezza massima prodotto mm 2200 std. 2400 opt.
Tipo carrello   FR, PDS, PVS
Tiro film   regolabile da pannello
Pre-stiro film

n.a. (FR), fisso 250% std (PDS), variabile 150-400% (PVS)

Inforcabilità   anteriore e posteriore
Tensione di alimentazione V 230 V 1Ph
Frequenza di alimentazione Hz 50/60
Potenza installata kW

1,5 (FR) / 1,9 (PDS) / 2,4 (PVS)

Dimensioni massime bobina mm

500x300

Peso massimo bobina kg 20
Spessore film μm 17÷35



Caratteristiche tecniche

Diametro tavola mm

1650 std. 1800 opt.

Portata massima kg 100 (DW), 150 (DW-C)
Velocità rotazione tavola rpm 5÷12
Velocità salita-discesa carrello m/min

1,5÷5,5

Altezza utile albero mm 2400 std. 2800/3100 opt.
Altezza pressore pneumatico mm 1050÷2100 (H=2400), 1050÷2500 (H=2800), 1050÷2800 (H=3100)
Altezza pressore meccanico mm 400÷2100 (H=2400), 400÷2500 (H=2800), 400÷2800 (H=3100)
Tipo carrello   FR, PDS
Tiro film   regolabile da pannello
Pre-stiro film

n.a. (FR), fisso 250% std (PDS)

Inforcabilità   anteriore e posteriore
Tensione di alimentazione V 230 V 1Ph
Frequenza di alimentazione Hz 50/60
Potenza installata kW

1,5 (FR) / 1,9 (PDS)

Dimensioni massime bobina mm

500x300

Peso massimo bobina kg 20
Spessore film μm 17÷35
