PRASMATIC TCS 310 PACKIncartonatrice per produzioni di media velocità
La TCS è la serie di incartonatrici automatiche Prasmatic principalmente dedicate alle industrie del food e del dairy dove l’esigenza primaria di grande affidabilità si coniuga con la necessità di un elevato numero di soluzioni d’imballaggio ed il rispetto di alti standard qualitativi e d’igiene.
E' POSSIBILE SCEGLIERE FRA ALIMENTAZIONE IN LINEA O ORTOGONALE
CAPACITA' PRODUTTIVA: FINO A 30 PPM
DIVERSE TIPOLOGIE DI PACKAGING SECONDARIO
Benefits di prodotto
QUALITA'
Soluzioni per il packaging di alta qualità
COMPATTA
Dimensioni compatte
AFFIDABILE
Alta affidabilità
IGIENE
Alti standad di igiene
ERGONOMICA
Design ergonomico
FLESSIBILE
massima flessibilità ed efficienza
FACILE MANUTENZIONE
Facilità di uso e manutenzione
COMPONENTI STANDARD

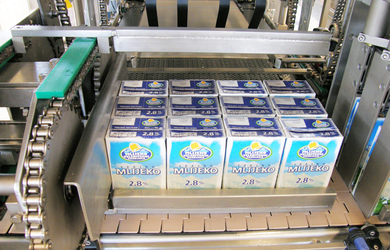

SEPARATORE ROTANTE A 90°
consente di separare gruppi di prodotto o confezioni di prodotto provenienti da un nastro di alimentazione ortogonale. Il separatore è composto da un gruppo di selezione del prodotto e da un dispositivo a barre rotanti azionato tramite brushless
SEPARAZIONE DISCONTINUA DEL PRODOTTO
Sistema di separazione a pressino indicato per medio/basse velocità. Il prodotto necessario alla realizzazione del formato viene separato tramite l’azione combinata del pressino e del nastro di trasporto inferiore. Massima semplicità di regolazione.

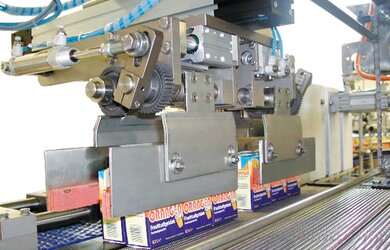

SEPARATORE A PINZA DOPPIA
Il dispositivo consente di separare gruppi di prodotto, come astucci o brick, provenienti da un nastro di alimentazione ortogonale. Il separatore è composto da una doppia pinza a comando pneumatico per il trattamento in doppia pista dei prodotti

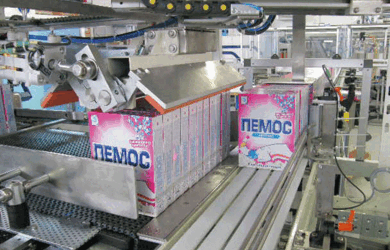

SEPARATORE A PINZA DIAGONALE
Il dispositivo consente di separare gruppi di prodotto, come astucci o brick, provenienti da un nastro di alimentazione ortogonale. Il separatore è composto da una doppia pinza a comando pneumatico per il trattamento in doppia pista dei prodotti

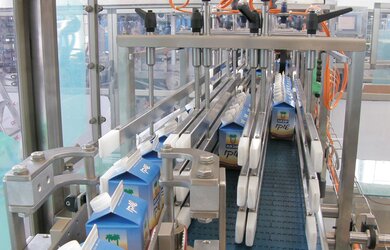

Separatore a pinza con impilatore
Questo dispositivo a pinza controllata tramite motorizzazione brushless consente di separare e in seguito di impilare su più strati gruppi di prodotto provenienti da un nastro di alimentazione in linea, la soluzione è indicata per astucci
BOBINE FILM
Diverse soluzioni di posizionamento delle bobine sono disponibili, particolarmente curato è l’aspetto ergonomico. Un miglior accesso per le operazioni di cambio formato e la saldatura della bobina consentono un’ottima interazione operatore-macchina
overview
La gamma della serie di incartonatrici automatiche TCS rappresenta l’insieme delle soluzioni di Prasmatic per la produzione di fardellatrici e incartonatrici di media velocità nel confezionamento di fine linea.

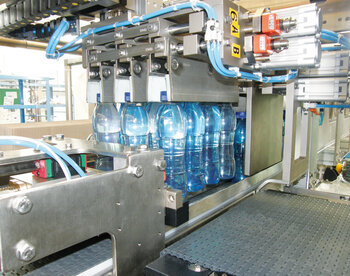

Questo dispositivo consente di separare prodotti provenienti da un nastro di alimentazione ortogonale o in linea. È particolarmente indicato per prodotti di forma irregolare e instabile in special modo flaconi di salsa o detergenti. Il separatore è composto da un gruppo di selezione del prodotto e da una pinza a presa multipla per il prelievo e l’inserimento dei prodotti separati in macchina. La pinza è comandata pneumaticamente e la movimentazione su guida lineare è controllata tramite motorizzazione brushless. La stessa soluzione può essere applicata ad alimentazione in linea sfruttando il principio del passo del pellegrino.
GRUPPO FILM ESTRAIBILE
Il sistema permette di accedere al gruppo film in modo agevole, consentendo un lavoro di manutenzione celere ed efficace. Questa applicazione risulta particolarmente indicata per i settori dei prodotti liquidi, quali il dairy e il beverage, il cui imballaggio primario può rompersi, compromettendo la pulizia del film
CAMBIO BOBINA AUTOMATICO
Il sistema permette di effettuare la saldatura e il taglio del film in modalità completamente automatica senza l’intervento dell’operatore, questa opzione consente di non arrestare la svolgitura del film e il ciclo produttivo. La predisposizione della bobina avviene da parte dell’operatore con semplici operazioni manuali.

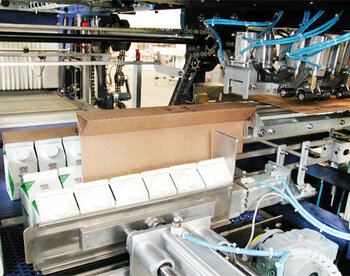

T-PAD
Al fine di proteggere i brick gable top Prasmatic propone l’inserimento nella confezione realizzata con film termoretraibile di una falda verticale di cartone, piegata all’estremità a forma di triangolo. Il TPAD è il dispositivo che consente la formazione senza l’utilizzo di colla e l’inserimento di questa falda tra due file di brick. Il dispositivo è normalmente abbinato ad un separatore ortogonale.

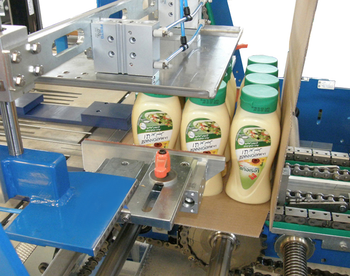

GRUPPO ACCOMPAGNAMENTO PRODOTTO
Particolarmente indicato per prodotti di forma irregolare con scarsa stabilità questo dispositivo ha la funzione di garantire un corretto e preciso accoppiamento del prodotto al fustellato. Il gruppo controllato tramite motorizzazione brushless può essere utilizzato anche per il trasferimento del prodotto dalla macchina al tunnel di retrazione.

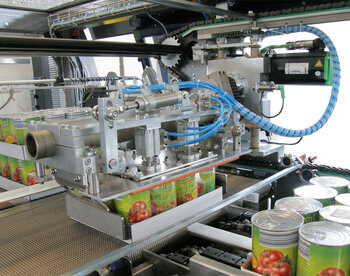

IMPILATORI
La funzione del gruppo impilatore è di sovrapporre due o più strati di prodotto, il gruppo può essere configurato con diversi allestimenti in base alla tipologia di prodotto o alla soluzione d’imballo. Grazie alle sue ridotte dimensione e al suo cinematismo, può essere installato senza nessuna estensione dell’ingombro della macchina base
EASY FILM
Il gruppo bobine esterno, per un miglior accesso per le operazioni di cambio formato, e la saldatura della bobina consentono un’ottima interazione operatore-macchina. Con l’opzione bobine esterne è disponibile il cambio bobine in automatico.
(*) I valori indicati sono puramente teorici; si consiglia di contattare Prasmatic per valutare i valori specifici per ogni progetto a seconda dei prodotti e dei materiali usati.
